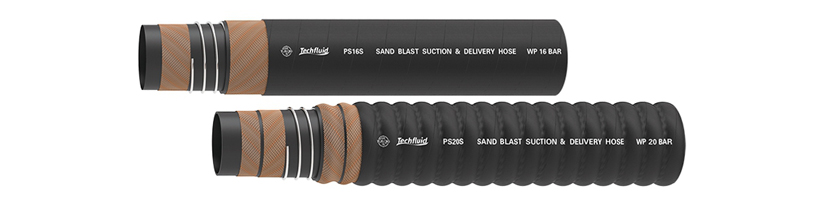

Mangueira de sucção de areia Modelos：PS10S / PS16S / PS20S

Mangueira de sucção de areia
Mangueira de sucção de areia
Aplicação:

A mangueira de sucção de areia foi desenvolvida para serviços pesados de sucção e descarga de materiais corrosivos, como areia de quartzo, carvão, minérios de ferro, entre outros. A pressão negativa máxima atinge os -.09 bar, estando os níveis de abrasão do tubo interior de acordo com a norma ISO4640 a ≤80mm³.

Variação de temperatura:

-25℃~+75℃

Construção:
  • Tubo: composto de borracha preta resistente a abrasão
  • Reforço: fio poliéster de alta resistência e fio de aço em espiral. Fio de cobre condutivo opcional
  • Revestimento: composto de borracha preta texturada, resistente a abrasão, ozono e envelhecimento
Parâmetros técnicos série PS10S:
Código No. Tam. (pol.) I.D.  (mm) O. D. (mm) W.P.  (bar) (psi) B.P.  (bar) (psi) N.P.  (Kpa) Fator seg. MBR (mm) Peso (Kg/m) Comp. máx. (m)
PS10S-19 29.5 29.5 29.5 10 150 30 450 -90 3 90 0.8 100
PS10S-25 38 38 38 10 150 30 450 -90 3 100 1.0 100
PS10S-32 47 47 47 10 150 30 450 -90 3 130 1.2 100
PS10S-38 53 53 53 10 150 30 450 -90 3 150 1.4 100
PS10S-51 66 66 66 10 150 30 450 -90 3 300 2.0 100
PS10S-64 29.5 29.5 29.5 10 150 30 450 -90 3 350 2.4 100
PS10S-76 38 38 38 10 150 30 450 -90 3 400 2.9 100
PS10S-89 47 47 47 10 150 30 450 -90 3 500 3.3 61
PS10S-102 53 53 53 10 150 30 450 -90 3 550 4.4 61
PS10S-127 66 66 66 10 150 30 450 -90 3 650 5.8 61
PS10S-152 29.5 29.5 29.5 10 150 30 450 -90 3 800 7.3 61
PS10S-203 38 38 38 10 150 30 450 -90 3 1000 11.4 40
PS10S-254 47 47 47 10 150 30 450 -90 3 1150 14.9 40
PS10S-305 53 53 53 10 150 30 450 -90 3 1250 24.5 40
PS10S-355 66 66 66 10 150 30 450 -90 3 1400 29.7 40
Série PS16S
Código No. Tam. (pol.) I.D. (mm) O.D. (mm) W.P. B.P. N.P. (Kpa) Fator seg. MBR (mm) Peso (Kg/m) Comp. máx. (m)
(bar) (psi) (bar) (psi)
PS16S-19 3/4〞 19 32 16 240 48 720 -90 3 90 0.9 100
PS16S-25 1〞 25 38 16 240 48 720 -90 3 100 1.1 100
PS16S-32 1-1/4〞 32 46 16 240 48 720 -90 3 130 1.4 100
PS16S-38 1-1/2〞 38 53 16 240 48 720 -90 3 150 1.7 100
PS16S-51 2〞 51 66 16 240 48 720 -90 3 300 2.3 100
PS16S-64 2-1/2〞 64 80 16 240 48 720 -90 3 350 2.9 100
PS16S-76 3〞 76 94 16 240 48 720 -90 3 400 3.8 100
PS16S-89 3-1/2〞 89 107 16 240 48 720 -90 3 500 4.3 100
PS16S-102 4〞 102 121 16 240 48 720 -90 3 550 6.1 100
PS16S-127 5〞 127 147 16 240 48 720 -90 3 650 7.7 100
PS16S-152 6〞 152 175 16 240 48 720 -90 3 800 10.3 100
PS16S-203 8〞 203 234 16 240 48 720 -90 3 1000 17 60
PS16S-254 10〞 254 285 16 240 48 720 -90 3 1200 21.7 30
PS16S-305 12〞 305 341 16 240 48 720 -90 3 1300 29.8 30
Série PS20S
Código No. Tam. (pol.) I.D. (mm) O.D. (mm) W.P. B.P. N.P. (Kpa) Fator seg. MBR (mm) Peso (Kg/m) Comp. máx. (m)
(bar) (psi) (bar) (psi)
PS20S-19 3/4〞 19 32 20 300 60 900 -90 3 90 0.9 100
PS20S-25 1〞 25 38 20 300 60 900 -90 3 100 1.1 100
PS20S-32 1-1/4〞 32 46 20 300 60 900 -90 3 130 1.4 100
PS20S-38 1-1/2〞 38 53 20 300 60 900 -90 3 150 1.7 100
PS20S-51 2〞 51 67 20 300 60 900 -90 3 300 2.3 100
PS20S-64 2-1/2〞 64 80 20 300 60 900 -90 3 350 2.9 100
PS20S-76 3〞 76 94 20 300 60 900 -90 3 400 4.0 100
PS20S-89 3-1/2〞 89 108 20 300 60 900 -90 3 500 4.7 100
PS20S-102 4〞 102 121 20 300 60 900 -90 3 550 6.1 100
PS20S-127 5〞 127 149 20 300 60 900 -90 3 650 8.2 100
PS20S-152 6〞 152 175 20 300 60 900 -90 3 800 11.2 100
PS20S-203 8〞 203 234 20 300 60 900 -90 3 1000 17.6 60
PS20S-254 10〞 254 289 20 300 60 900 -90 3 1200 24.8 30
