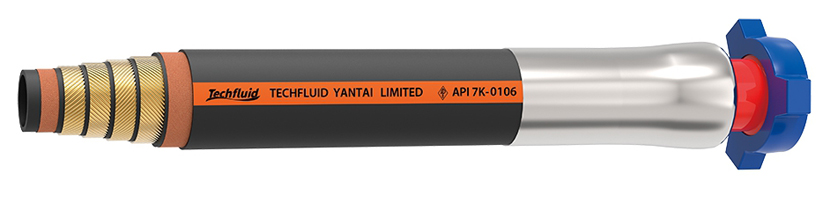

Mangueira vibratória rotativa de engate forjadoModelos: NJG-SY / SNG-SY

Mangueira vibratória rotativa de engate forjado

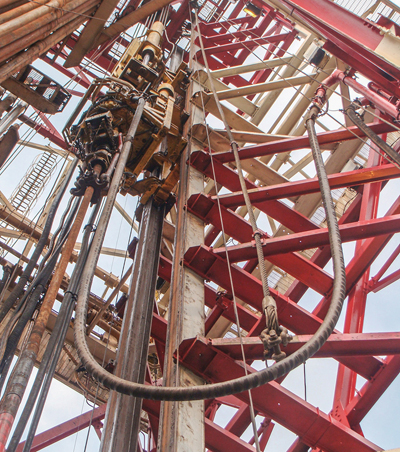

A mangueira é usada como conexão flexível entre a máquina de perfuração e a torneira de água para movimento vertical. Também é utilizada como conexão flexível entre a bomba de lama e o tubo vertical. É amplamente aplicada para descarga a alta pressão de lamas e massa para bombas de cimento.

Normas de produção:

API Spec 7K / ISO 6807 / GB/T 24145

Norma API:

7K-0458

Variação de temperatura:

Ⅱ level, -25 ~ +100 ℃

Norma de protecção contra incêndios:

A estrutura normal da mangueira está conforme a norma SR6A e é capaz de se manter 5 minutos sob fogos a 704℃. Com a adição de uma camada exterior de isolamento corta-fogo (tecido de fibra de vidro) a mangueira ficará a respeitar a norma SR6B para protecção contra incêndio, mantendo uma operação até 30 minutos sob fogos de 704℃.

Construção:
  • Composto de borracha como tubo de vedação interior, constituído principalmente por borracha nitrílica de excelente resistência térmica, resistência a óleo e água salgada
  • Camada protetora feita a partir de tecido de alta resistência
  • Esqueleto de material em fio de aço em espiral de alta resistência
  • Composto de borracha como camada de revestimento, feita de borracha de cloropreno de excelente proteção contra fogos, óleo, abrasão, ozono e envelhecimento.
  • Dispositivo de rastreamento de aquecimento elétrico opcional
  • Opcionais conforme requisitos do cliente: cobertura armada em aço inoxidável, fio de aço inoxidável, cobertura de polietileno em espiral
  • Nível de flexibilidade: FSL2
  • Comprimento máximo: 70m
  • Tolerância de comprimento: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％
  • O raio de curva mínimo é medido de acordo com a linha central da mangueira.

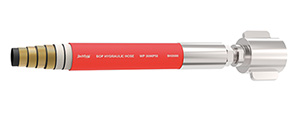

Mangueira hidráulica BOP
Parâmetros técnicos NJG-SY /SNG-SY:
Código No. I.D. (pol.) (mm) O.D. (pol.) (mm) Pressão func. (bar) (psi) Pressão de ensaio (bar) (psi) Protetor contra chamas Fator seg. FSL MBR (armz.) (m) MBR (op.) (m) Peso (Kg/m) Comp. máx. (m)
NJG-SY-51×34.5 2 51 3.43 87 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 10.2 70
NJG-SY-64×34.5 2.5 64 4.02 102 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 13.6 70
NJG-SY-76×34.5 3 76 4.49 114 345 5,000 517 7,500 No 2.5 FSL2 1.1 1.2 15.4 70
NJG-SY-89×34.5 3.5 89 5.16 131 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.3 20 70
NJG-SY-102×34.5 4 102 5.71 145 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.4 22.4 70
NJG-SY-127×34.5 5 127 7.52 191 345 5,000 517 7,500 No 2.5 FSL2 1.4 1.5 47.8 70
NJG-SY-152×34.5 6 152 8.5 216 345 5,000 517 7,500 No 2.5 FSL2 1.6 1.8 58 70
NJG-SY-51×51.7 2 51 3.9 99 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 18.2 70
NJG-SY-64×51.7 2.5 64 4.74 120.5 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 26.4 70
NJG-SY-76×51.7 3 76 5.28 134 517 7,500 776 11,250 No 2.5 FSL2 1.2 1.3 30.2 70
NJG-SY-89×51.7 3.5 89 5.79 147 517 7,500 776 11,250 No 2.5 FSL2 1.2 1.3 36.4 70
NJG-SY-102×51.7 4 102 6.3 160 517 7,500 776 11,250 No 2.5 FSL2 1.3 1.4 40.4 70
NJG-SY-127×51.7 5 127 7.32 186 517 7,500 776 11,250 No 2.5 FSL2 1.4 1.5 48.2 70
SNG-SY-51×69 2 51 3.9 99 690 10,000 1,034 15,000 No 2.25 FSL0 1.1 1.2 18.2 70
SNG-SY-64×69 2.5 64 4.74 120.5 690 10,000 1,034 15,000 No 2.25 FSL0 1.2 1.3 26.4 70
SNG-SY-76×69 3 76 5.28 134 690 10,000 1,034 15,000 No 2.25 FSL0 1.3 1.4 30.2 70
SNG-SY-89×69 3.5 89 5.79 147 690 10,000 1,034 15,000 No 2.25 FSL0 1.3 1.4 36.4 70
SNG-SY-102×69 4 102 6.3 160 690 10,000 1,034 15,000 No 2.25 FSL0 1.3 1.4 40.4 70
