Mangueira vibratória e rotativaModelos: NJG-SZ / NNG-SZ

Mangueira vibratória e rotativa

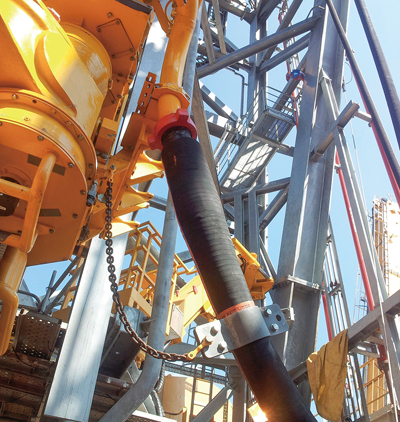

A mangueira vibratória e rotativa é a conexão flexível entre a máquina de perfuração e a torneira de água para movimento vertical, como exibido na figura.

A mangueira vibratória é a conexão flexível entre a bomba de lama e o tubo vertical, tendo uma excecional absorção de vibração.

Normas de produção:

API Spec 7K / ISO 6807 / GB/T 24145

Norma API:

7K-0458

Variação de temperatura:

nívelⅡ, -25 ~ +100 ℃

Requisitos de proteção contra incêndios:

A estrutura normal da mangueira está conforme a norma SR6A e é capaz de se manter 5 minutos sob fogos a 704℃. Uma cobertura com camada de isolamento corta-fogo (tecido de fibra de vidro) está de acordo com as normas de proteção contra incêndios SR6B e consegue se manter até 30 minutos em fogos de 704℃.

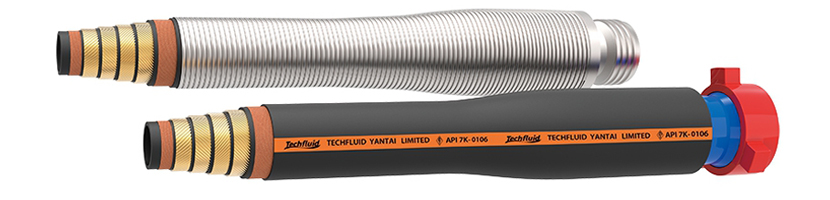

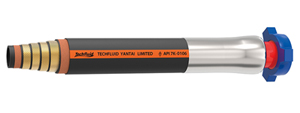

Construção:
  • Composto de borracha como tubo de vedação interior, constituído principalmente por borracha nitrílica de excelente resistência térmica, resistência a óleo e água salgada
  • Camada protetora feita a partir de tecido de alta resistência
  • Esqueleto de material em fio de aço em espiral de alta resistência
  • Composto de borracha como camada de revestimento, feita de borracha de cloropreno de excelente proteção contra fogos, óleo, abrasão, ozono e envelhecimento.
  • Dispositivo de rastreamento de aquecimento elétrico opcional
  • Opcionais conforme requisitos do cliente: cobertura armada em aço inoxidável, fio de aço inoxidável, cobertura de polietileno em espiral
  • Nível de flexibilidade: FSL2
  • Comprimento máximo: 70m
  • Tolerância de comprimento: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％
  • O raio de curva mínimo é medido de acordo com a linha central da mangueira
Mangueira hidráulica BOP
Mangueira hidráulica BOP
Parâmetros técnicos NJG-SZ / NNG-SZ:
Código No. Nível API I.D. (pol.) (mm) O.D. (pol.) (mm) Pressão func. (bar) (psi) Pressão de ensaio (bar) (psi) Protetor a chamas Fator seg. FSL MBR (armz.) (m) MBR (op.) (m) Peso (Kg/m) Comp. máx. (m)
NJG-SZ-51×34.5 D 2 51 3.58 91 345 5,000 517 7,500 Não 2.5 FSL2 0.8 0.9 11.24 70
NNG-SZ-51×34.5 D 2 51 4.17 106 345 5,000 517 7,500 Sim 2.5 FSL2 0.8 0.9 15 70
NJG-SZ-64×34.5 D 2.5 64 4.06 103 345 5,000 517 7,500 Não 2.5 FSL2 0.8 0.9 13 70
NNG-SZ-64×34.5 D 2.5 64 4.65 118 345 5,000 517 7,500 Sim 2.5 FSL2 0.8 0.9 16 70
NJG-SZ-76×34.5 D 3 76 4.72 120 345 5,000 517 7,500 Não 2.5 FSL2 1.1 1.2 18 70
NNG-SZ-76×34.5 D 3 76 5.28 134 345 5,000 517 7,500 Sim 2.5 FSL2 1.1 1.2 20 70
NJG-SZ-89×34.5 D 3.5 89 5.28 134 345 5,000 517 7,500 Não 2.5 FSL2 1.2 1.3 21 70
NNG-SZ-89×34.5 D 3.5 89 5.75 146 345 5,000 517 7,500 Sim 2.5 FSL2 1.2 1.3 25 70
NJG-SZ-102×34.5 D 4 102 6.3 160 345 5,000 517 7,500 Não 2.5 FSL2 1.2 1.4 35 70
NNG-SZ-102×34.5 D 4 102 6.8 173 345 5,000 517 7,500 Sim 2.5 FSL2 1.2 1.4 38 70
NJG-SZ-127×34.5 D 5 127 7.52 191 345 5,000 517 7,500 Não 2.5 FSL2 1.4 1.5 51 70
NNG-SZ-127×34.5 D 5 127 8.07 205 345 5,000 517 7,500 Sim 2.5 FSL2 1.4 1.5 56 70
NJG-SZ-152×34.5 D 6 152 8.82 224 345 5,000 517 7,500 Não 2.5 FSL2 1.6 1.8 57 70
NNG-SZ-51×51.7 E 2 51 4.06 103 517 7,500 776 11,250 Não 2.5 FSL2 1.1 1.2 19 70
NJG-SZ-64×51.7 E 2.5 64 4.88 124 517 7,500 776 11,250 Não 2.5 FSL2 1.1 1.2 28 70
NNG-SZ-64×51.7 E 2.5 64 5.35 136 517 7,500 776 11,250 Sim 2.5 FSL2 1.1 1.2 31 70
NJG-SZ-76×51.7 E 3 76 5.43 138 517 7,500 776 11,250 Não 2.5 FSL2 1.2 1.3 31 70
NNG-SZ-76×51.7 E 3 76 5.98 152 517 7,500 776 11,250 Sim 2.5 FSL2 1.2 1.3 35 70
NJG-SZ-89×51.7 E 3.5 89 5.94 151 517 7,500 776 11,250 Não 2.5 FSL2 1.3 1.4 38 70
NNG-SZ-89×51.7 E 3.5 89 6.57 167 517 7,500 776 11,250 Sim 2.5 FSL2 1.3 1.4 42 70
NJG-SZ-102×51.7 E 4 102 6.61 168 517 7,500 776 11,250 Não 2.5 FSL2 1.4 1.5 44 70
NNG-SZ-102×51.7 E 4 102 7.17 182 517 7,500 776 11,250 Sim 2.5 FSL2 1.4 1.5 50 70
NJG-SZ-127×51.7 E 5 127 8.03 204 517 7,500 776 11,250 Não 2.5 FSL2 1.5 1.6 64 70
NNG-SZ-127×51.7 E 5 127 8.58 218 517 7,500 776 11,250 Sim 2.5 FSL2 1.5 1.6 69 70
NJG-SZ-152×51.7 E 6 152 9.76 248 517 7,500 776 11,250 Não 2.5 FSL2 1.6 1.8 92 70
