Correia transportadora com bordas sanfonadas

A correia transportadora com bordas sanfonadas apresenta uma lona combinada de algodão dácron, lona de nylon, lona de poliéster e outros tipos. As bordas são instaladas na correia e faz uso de um método vulcanizado para melhor aderência.

Correia transportadora com bordas sanfonadas
Características:
  • Resistente a impactos e rasgo, desempenho estável.
  • Amplamente usada para minas de carvão, centrais elétricas, indústrias de metalurgia, química, alimentar, entre outros.

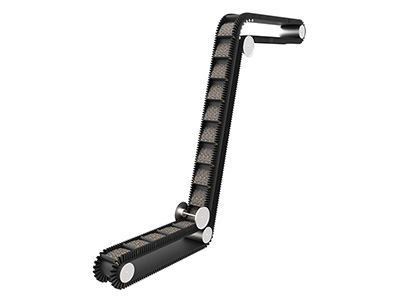

  • Transporte até 90 graus de inclinação para material a granel.
  • Rastro mais pequeno e limite de aplicação mais vasto.
  • Requer pouca manutenção.
  • O diâmetro de transporte do produto é muito pequeno, começando em 400mm.

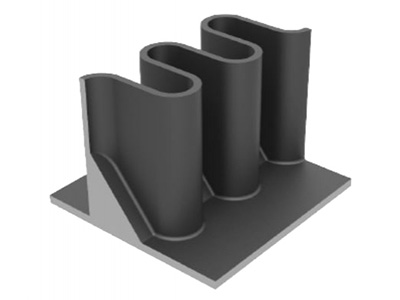

Design bordas:
Correia transportadora com bordas sanfonadas
Correia transportadora com bordas sanfonadas

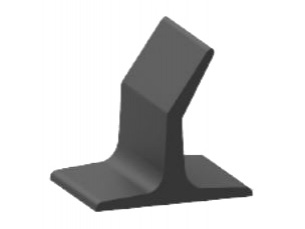

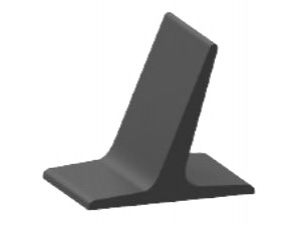

Design prancha:
Correia transportadora com bordas sanfonadas
Forma T
Correia transportadora com bordas sanfonadas
Forma TS
Correia transportadora com bordas sanfonadas
Forma C
Correia transportadora com bordas sanfonadas
Forma TC
Correia transportadora com bordas sanfonadas
Forma TCS
Parâmetros técnicos:
Código No. S60 S80 S100 S120 S160 S200 S240 S300
Altura da borda mm 60 80 100 120 160 200 240 300
Largura da borda mm 50 50 50 50 75 75 75 90
Faixa da borda mm 44 44 44 44 68 68 68 84
Calibra da borda mm 42 42 42 42 65 65 65 70
m2/M 0.67 0.83 1.4 1.86 2.95 3.83 5.2 7.73
Altura da prancha mm 55 75 90 110 145 180 220 280
Largura da prancha mm 100 100 100 100 110 110 110 200
m2/M 0.6 1.35 1.5 1.85 2.35 3.56 5.25 7.4
Diâmetro rolo mm 400 500 630 630 800 1000 1000 1250
Diâmetro rolo da borda mm 400 500 630 630 800 1000 1000 1250
Esquerda sobre mm 0-300
Parâmetros técnicos correia combinada
Largura da correia B Altura bordas H Altura da prancha H1 Largura bordas Bf Comprimento da prancha Br Esq. sobre a R
400 60 55 50 180 60
80 75 50
100 90 50
500 80 75 50 250 75
100 90 50
120 110 50
650 100 90 50 350 100
120 110 50
160 140 75 300
800 120 110 50 460 120
160 140 75 410
200 180 75
1000 160 140 75 550 150
200 180 75
240 220 75
1200 160 140 75 690 180
200 180 75
240 220 75
300 280 105 630
