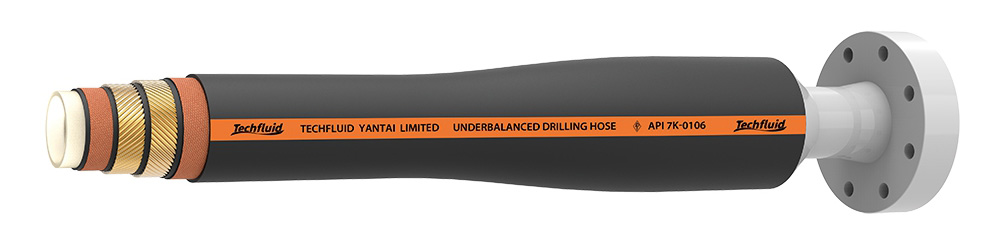

Mangueira para perfuração sub-balanceada & mangueira de alta pressão para perfuração de gás Modelos: UDG-SZ

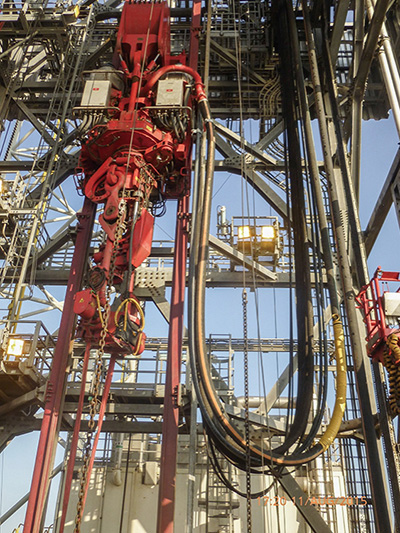

A mangueira de perfuração sub-balanceada é usada para descarga de fluidos em perfurações petrolíferas. O fluido de perfuração pode também conter gás nitrogénio, gás residual industrial, mistura de gás e nitrogénio, gás natural e outros.
Caraterísticas:
Variação de temperatura: nível Ⅱ, -25 ~ +100 ℃
Norma API: 7K-ISO 0106
Requisitos de proteção a incêndio:
A estrutura normal da mangueira está conforme a norma SR6A e é capaz de se manter 5 minutos sob fogos a 704℃. Uma cobertura com camada de isolamento corta-fogo (tecido de fibra de vidro) está de acordo com as normas de proteção contra incêndios SR6B e consegue se manter até 30 minutos em fogos de 704℃.
Nível de flexibilidade: FSL3
Comprimento máximo: 70m
Tolerância de comprimento de produção: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％
Construção:
- Camada interior: plástico industrial
- Tubo: borracha nitrílica ou HNBR (borracha hidrogenada butadieno-acrilonitrilo) de excelente resistência térmica, a óleo e corrosão. Com isolamento térmico e proteção de impermeabilidade a gás
- Reforço: tecido de alta resistência
- Esqueleto da estrutura: fio de aço de alta resistência
- Revestimento: borracha de cloropreno, resistente a chamas, abrasão, óleo, ozono UV e envelhecimento
Parâmetros técnicos UDG-SZ:
| Código No. | I.D. (pol.) (mm) | O.D. (pol.) (mm) | Pressão func. (bar) (psi) | Pressão de ensaio(bar) (psi) | Fator seg. | MBR (armz.) (m) | MBR (op.) (m) | Peso (Kg/m) | Comp. máx. (m) | ||||
| UDG-SZ-51×34.5 | 2 | 51 | 4.17 | 106 | 345 | 5,000 | 690 | 10,000 | 2.5 | 0.8 | 0.9 | 10 | 70 |
| UDG-SZ-64×34.5 | 2.5 | 64 | 4.6 | 118 | 345 | 5,000 | 690 | 10,000 | 2.5 | 0.9 | 1.0 | 16 | 70 |
| UDG-SZ-64×51.7 | 2.5 | 64 | 5.35 | 136 | 517 | 7,500 | 1,034 | 15,000 | 2.5 | 1.0 | 1.2 | 23 | 70 |
| UDG-SZ-76×34.5 | 3 | 76 | 5.28 | 134 | 345 | 5,000 | 690 | 10,000 | 2.5 | 1.0 | 1.2 | 18 | 70 |
| UDG-SZ-76×51.7 | 3 | 76 | 5.98 | 152 | 517 | 7,500 | 1,034 | 15,000 | 2.5 | 1.1 | 1.3 | 32 | 70 |
| UDG-SZ-89×34.5 | 3.5 | 89 | 5.75 | 138 | 345 | 5,000 | 690 | 10,000 | 2.5 | 1.2 | 1.4 | 22 | 70 |
| UDG-SZ-89×51.7 | 3.5 | 89 | 6.57 | 167 | 517 | 7,500 | 1,034 | 15,000 | 2.5 | 1.3 | 1.5 | 37 | 70 |
| UDG-SZ-102×34.5 | 4 | 102 | 6.8 | 173 | 345 | 5,000 | 690 | 10,000 | 2.5 | 1.3 | 1.5 | 35 | 70 |
| UDG-SZ-102×51.7 | 4 | 102 | 7.08 | 168 | 517 | 7,500 | 1,034 | 15,000 | 2.5 | 1.4 | 1.6 | 41 | 70 |
| UDG-SZ-127×34.5 | 5 | 127 | 8.11 | 206 | 345 | 5,000 | 690 | 10,000 | 2.5 | 1.5 | 1.6 | 54 | 70 |
| UDG-SZ-127×51.7 | 5 | 127 | 8.66 | 220 | 517 | 7,500 | 1,034 | 15,000 | 2.5 | 1.5 | 1.7 | 68 | 70 |
