Mangueira flexível

Mangueira flexível

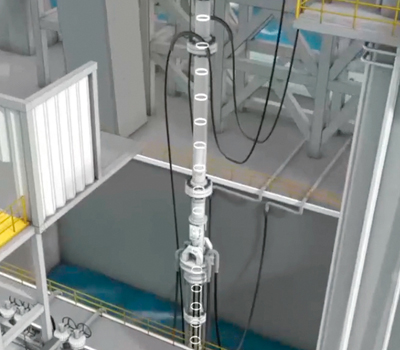

A mangueira flexível é principalmente usada para transferência de fluidos, como meios sulfúricos baixos, meios acídicos, fluidos contendo hidrocarbonetos aromáticos. É também utilizada para descarga, circulação e desvio de gás.

Caraterísticas:

Norma de produção: API Spec 17K/ISO 13628 -10
Norma API: 17K-0008
Norma API Spec 16C, 704℃×30mins
Opcionais conforme requisitos do cliente: cobertura armada em aço inoxidável, fio de aço inoxidável, cobertura em espiral de polietileno
Variação de temperatura: nível II, -25 ~ +100 ℃
Concentração de hidrocarbonetos permitida: até 30%
Concentração de sulfureto de hidrogénio permitida: não mais do que 3000 ppm a 60°C, não mais do que 1000 ppm a 100°C
Comprimento máximo: 70m
Tolerância de comprimento de produção: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％;
O raio de curva mínimo é medido de acordo com a linha central da mangueira.

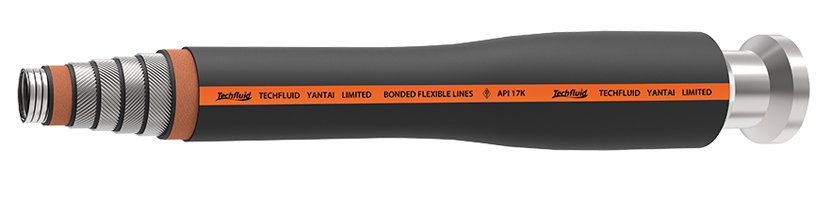

Construção:
  • Esqueleto de aço inoxidável como camada interior
  • Composto de borracha constituída sobretudo por borracha hidrogenada butadieno-acrilonitrilo como camada de vedação.
  • Resistente a sulfureto de hidrogénio, óleo, corrosão e resistência térmica.
  • Tecido de alta resistência como camada interior almofadada e camada protetora
  • Fio de aço de alta resistência como estrutura interior
  • Tecido de fibra de vidro como camada protetora a chamas
  • Borracha de cloropreno como revestimento, resistente a chamas, abrasão, óleo, ozono UV e envelhecimento
Mangueira flexível
Parâmetros técnicos:
Código No. I.D. (mm) O.D. (mm) Pressão func. (psi) Pressão ensaio (psi) Protetor a chamas Fator seg. MBR (armz.) (m) MBR (op.) (m) Peso (Kg/m) Comp. máx. (m)
KRG-SZ-51×21 2 51 3.3 128 207 3,000 310.5 4,500 SIM 2.25 0.90 1.00 28 80
KRG-SZ-51×34.5 2 51 3.5 136 345 5,000 517.5 7,500 SIM 2.25 1.00 1.10 32 80
KRG-SZ-76×21 3 76 3.9 153 207 3,000 310.5 4,500 SIM 2.25 1.10 1.30 32 80
KRG-SZ-76×34.5 3 76 4.1 163 345 5,000 517.5 7,500 SIM 2.25 1.20 1.40 41 80
KRG-SZ-102×21 4 102 5.0 198 207 3,000 310.5 4,500 SIM 2.25 1.30 1.50 66 80
KRG-SZ-102×34.5 4 102 5.4 212 345 5,000 517.5 7,500 SIM 2.25 1.40 1.60 71 80
KRG-SZ-127×21 5 127 5.7 223 207 3,000 310.5 4,500 SIM 2.25 1.50 1.70 80 80
KRG-SZ-127×34.5 5 127 6.0 237 345 5,000 517.5 7,500 SIM 2.25 1.60 1.80 90 80
KRG-SZ-152×21 6 152 6.3 249 207 3,000 310.5 4,500 SIM 2.25 1.75 2.00 95 80
KRG-SZ-152×34.5 6 152 6.7 265 345 5,000 517.5 7,500 SIM 2.25 1.85 2.10 106 80
KRG-SZ-203×21 8 203 8.0 315 207 3,000 310.5 4,500 SIM 2.25 2.20 2.40 118 80
KRG-SZ-203×34.5 8 203 8.2 322 345 5,000 517.5 7,500 SIM 2.25 2.30 2.50 126 80
