Mangueira para concreto Modelos: SNG-SZ / NSG-SZ

Mangueira para concreto

A mangueira para concreto é principalmente usada para descarga de massa de concreto/betão. Pode ser adicionado um dispositivo de rastreamento de aquecimento elétrico sob pedido do cliente, tal como opção de escolha de coberturas armadas de aço inoxidáveis, coberturas de polietileno em espiral, entre outros.

Caraterísticas:

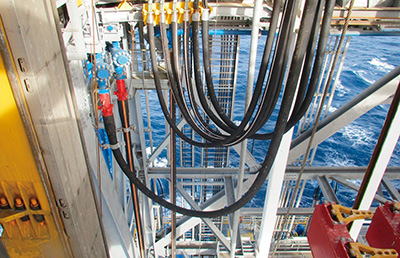

Aplicação: Usada para sistemas de cimentação de perfuração oceânica e exploração terrestre como uma conexão flexível com a bomba de cimento para descarga de massa de cimento em alta pressão.

Variação de temperatura: nível Ⅱ, -25 ~ +100℃

Normas de produção: API Spec 7K / ISO 6807 / GB/T 24145

Norma API: 7K-0106

Mangueira para concreto

Grau de proteção contra incêndio: A estrutura normal da mangueira está conforme a norma SR6A e é capaz de se manter 5 minutos sob fogos a 704℃. Uma cobertura com camada de isolamento corta-fogo (tecido de fibra de vidro) está de acordo com as normas de proteção contra incêndios SR6B e consegue se manter até 30 minutos em fogos de 704℃.

Nível de flexibilidade: FSL0

Comprimento máximo: 70m

Tolerância de comprimento: 6.4m ou abaixo de ± 64 mm, acima 6.4m ± 1％

Construção:
  • Tubo: borracha nitrílica de excelente resistência a óleo, ácido e álcali, com isolamento térmico, anti envelhecimento e outras caraterísticas
  • Reforço: fio tecido de alta resistência e fio de aço em espiral
  • Revestimento: borracha de cloropreno, resistente a fogo, abrasão, óleo, UV, ozono e envelhecimento
Parâmetros técnicos:
Parâmetros técnicos série NJG-SZ:
Código No. Nível API I.D. (mm) O.D. (mm) Pressão func. Pressão de ensaio Protetor de chamas Fator seg. FSL MBR (Armaz.) (m) MBR (Operação) (m) Peso (Kg/m) Comp.máx. (m)
(bar) (psi) (bar) (psi)
NJG-SZ-51×34.5 D 2 51 3.58 91 345 5000 690 7500 Não 2.5 FSL2 0.8 0.9 11.24 70
NJG-SZ-64×34.5 D 2.5 64 4.06 103 345 5000 690 7500 Não 2.5 FSL2 0.8 0.9 13 70
NJG-SZ-76×34.5 D 3 76 4.72 120 345 5000 690 7500 Não 2.5 FSL2 1.1 1.2 18 70
NJG-SZ-89×34.5 D 3.5 89 5.28 134 345 5000 690 7500 Não 2.5 FSL2 1.2 1.3 21 70
NJG-SZ-102×34.5 D 4 102 6.3 160 345 5000 690 7500 Não 2.5 FSL2 1.2 1.4 35 70
NJG-SZ-127×34.5 D 5 127 7.52 191 345 5000 690 7500 Não 2.5 FSL2 1.4 1.5 51 70
NJG-SZ-152×34.5 D 6 152 8.82 224 345 5000 690 7500 Não 2.5 FSL2 1.6 1.8 57 70
NJG-SZ-64×51.7 E 2.5 64 4.88 124 517 7500 1034 11250 Não 2.5 FSL2 1.1 1.2 28 70
NJG-SZ-76×51.7 E 3 76 5.43 138 517 7500 1034 11250 Não 2.5 FSL2 1.2 1.3 31 70
NJG-SZ-89×51.7 E 3.5 89 5.94 151 517 7500 1034 11250 Não 2.5 FSL2 1.3 1.4 38 70
NJG-SZ-102×51.7 E 4 102 6.61 168 517 7500 1034 11250 Não 2.5 FSL2 1.4 1.5 44 70
NJG-SZ-127×51.7 E 5 127 8.03 204 517 7500 1034 11250 Não 2.5 FSL2 1.5 1.6 64 70
NJG-SZ-152×51.7 E 6 152 9.76 248 517 7500 1034 11250 Não 2.5 FSL2 1.6 1.8 92 70
Série SNG-SZ
Código No. Nível API I.D. (mm) O.D. (mm) Pressão func. Pressão de ensaio Protetor de chamas Fator seg. FSL MBR (armz.) (m) MBR (operação) (m) Peso (Kg/m) Comp.máx. (m)
(bar) (psi) (bar) (psi)
SNG-SZ-51×69 F 2 51 4.06 103 690 10000 1034 15000 Não 2.25 FSLO 1.1 1.2 19 70
SNG-SZ-64×69 F 2.5 64 4.94 125.5 690 10000 1034 15000 Não 2.25 FSLO 1.2 1.3 29 70
SNG-SZ-76×69 F 3 76 5.98 152 690 10000 1034 15000 Não 2.25 FSLO 1.3 1.4 45 70
SNG-SZ-102×69 F 4 102 6.42 163 690 10000 10.34 15000 Não 2.25 FSLO 1.4 1.5 41 70
SNG-SZ-51×103.4 G 2 51 4.57 116 1034 15000 1552 22500 Não 2.25 FSLO 1.3 1.4 27 70
SNG-SZ-64×103.4 G 2.5 64 5.91 150 1034 15000 1552 22500 Não 2.25 FSLO 1.4 1.5 48 70
SNG-SZ-76×103.4 G 3 76 6.61 168 1034 15000 1552 22500 Não 2.25 FSLO 1.5 1.6 59 70
