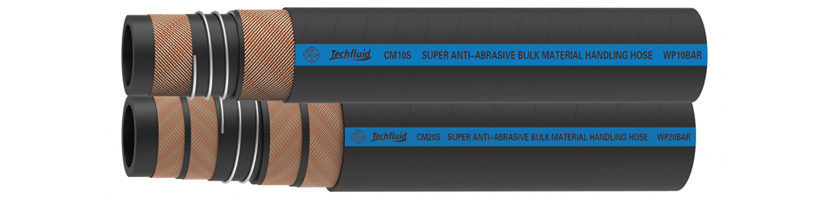

Mangueira anti abrasiva reforçada para transferência de material a granel Modelos: CM10S/CM20S
Aplicação:
A mangueira anti abrasiva reforçada para transferência de material a granel foi desenvolvida para a sucção e descarga de materiais altamente abrasivos, com uma pressão negativa máxima que alcança os 0.9bar. Os níveis de desgaste e rompimento estão conforme a norma ISO4649 a ≤35mm³.
Variação de temperatura:
-25℃ ~ +75℃
Construção:
- Tubo: composto de borracha preta mais espessa do que outros tubos; excelente resistência abrasiva
- Reforço: fios de fibra de alta resistência e fio de aço em espiral, fio metálico anti estática opcional também disponível sob pedido do cliente
- Revestimento: composto de borracha preta texturada, resistente a abrasão e envelhecimento
Parâmetros técnicos:
Parâmetros técnicos série CM10S:
| Código No. | Tam.(pol.) | I.D.(mm) | O.D.(mm) | W.P. | B.P. | Fator seg. | MBR(mm) | Peso(kg/m) | Comp. máx. | N.P.(kPa) | ||
| (bar) | (psi) | (bar) | (psi) | |||||||||
| CM10S-38 | 1-1/2" | 38 | 53 | 10 | 150 | 30 | 450 | 3 | 230 | 1.7 | 100 | -90 |
| CM10S-51 | 2" | 51 | 66 | 10 | 150 | 30 | 450 | 3 | 230 | 2.3 | 100 | -90 |
| CM10S-76 | 3" | 76 | 93 | 10 | 150 | 30 | 450 | 3 | 360 | 3.6 | 100 | -90 |
| CM10S-89 | 3-1/2" | 89 | 106 | 10 | 150 | 30 | 450 | 3 | 450 | 4.2 | 100 | -90 |
| CM10S-102 | 4" | 1002 | 120 | 10 | 150 | 30 | 450 | 3 | 540 | 5.6 | 100 | -90 |
| CM10S-127 | 5" | 127 | 146 | 10 | 150 | 30 | 450 | 3 | 675 | 7.1 | 100 | -90 |
| CM10S-152 | 6" | 152 | 172 | 10 | 150 | 30 | 450 | 3 | 900 | 9.7 | 100 | -90 |
Série CM20S
| Código No. | Tam.(pol.) | I.D.(mm) | O.D.(mm) | W.P. | B.P. | Fator seg. | MBR(mm) | Peso(kg/m) | Comp. máx. | N.P.(kPa) | ||
| (bar) | (psi) | (bar) | (psi) | |||||||||
| CM20S-38 | 1-1/2" | 38 | 53 | 10 | 150 | 30 | 450 | 3 | 230 | 1.7 | 100 | -90 |
| CM20S-51 | 2" | 51 | 67 | 10 | 150 | 30 | 450 | 3 | 230 | 2.3 | 100 | -90 |
| CM20S-76 | 3" | 76 | 94 | 20 | 300 | 60 | 900 | 3 | 360 | 4.0 | 100 | -90 |
| CM20S-89 | 3-1/2" | 89 | 107 | 20 | 300 | 60 | 900 | 3 | 450 | 4.7 | 100 | -90 |
| CM20S-102 | 4" | 102 | 121 | 20 | 300 | 60 | 900 | 3 | 540 | 6.1 | 100 | -90 |
| CM20S-127 | 5" | 127 | 149 | 20 | 300 | 60 | 900 | 3 | 675 | 8.1 | 100 | -90 |
| CM20S-152 | 6" | 152 | 175 | 20 | 300 | 60 | 900 | 3 | 900 | 11.1 | 100 | -90 |
