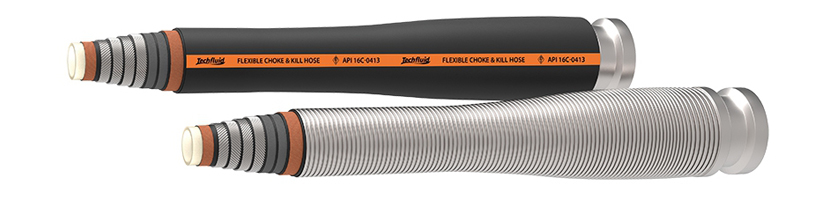

Mangueira para teste a poços JYG-SZ

A mangueira para teste a poços JYG-SZ é principalmente utilizada para testes de broca, sendo a estrutura da mangueira fabricada de modo a considerar ácidos e outros fluidos de descarga.

Mangueira de solda
Norma de produção:

API Spec 16C

Construção:
  • Usa plástico industrial especial como camada interior de vedação, ou tubo interior de aço inoxidável no evento de queda rápida de pressão.
  • Composto de borracha como tubo de vedação interior, principalmente constituído de borracha hidrogenada butadieno-acrilonitrilo de excelente resistência a óleo, água salgada, térmica, gás, etc.
  • Tecido de alta resistência como camada almofadada interior e camada protetora
  • Fio de aço de alta resistência como camada do esqueleto estrutural
  • Fibra de vidro como camada de prevenção de incêndios
  • Composto de borracha como camada de revestimento, feita de borracha de cloropreno de excelente proteção contra fogos, óleo, abrasão, ozono e envelhecimento
  • Dispositivo de rastreamento de aquecimento elétrico opcional
  • Opcionais conforme requisitos do cliente: cobertura armada em aço inoxidável, fio de aço inoxidável, cobertura de polietileno em espiral
  • Conexões: conforme normas NACE MR0175 / ISO 15156
  • Variação de temperatura: nível Ⅱ, -25 ~ +100 ℃
  • Comprimento máximo: 70m
  • Tolerância de comprimento: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％
  • O raio de curva mínimo é medido de acordo com a linha central da mangueira.
Parâmetros técnicos série JYG-SZ:
Código No. D.I. (pol.) (mm) D.E. Protetor chamas Armada Pressão func. (bar) (psi) Pressão ensaio (bar) (psi) Fator seg. FSL MBR (armz.) (m) MBR (op.) (m) Peso (Kg/m) Comp. máx. (m)
JYG-SZ-51×34.5 2 51 5.12 130 Sim Não 345 5,000 517 7,500 2.25 FSL3 0.8 0.9 27.5 70
JYG-SZ-51×34.5+SS 2 51 5.47 139 Sim Sim 345 5,000 517 7,500 2.25 FSL3 0.9 1.0 31.8 70
JYG-SZ-51×69 2 51 5.31 135 Sim Não 690 10,000 1,034 15,000 2.25 FSL3 0.9 1.0 30.2 70
JYG-SZ-51×69+SS 2 51 5.67 144 Sim Sim 690 10,000 1,034 15,000 2.25 FSL3 0.9 1.0 34.0 70
JYG-SZ-51×103.4 2 51 5.87 149 Sim Não 1,034 15,000 1,552 22,500 2.25 FSL3 1.2 1.3 44.8 70
JYG-SZ-51×103.4+SS 2 51 6.38 162 Sim Sim 1,034 15,000 1,552 22,500 2.25 FSL3 1.2 1.3 51.6 70
JYG-SZ-76×34.5 3 76 6.06 154 Sim Não 345 5,000 517 7,500 2.25 FSL3 1.1 1.2 38.0 70
JYG-SZ-76×34.5+SS 3 76 6.5 165 Sim Sim 345 5,000 517 7,500 2.25 FSL3 1.2 1.3 42.6 70
JYG-SZ-76×69 3 76 6.3 160 Sim Não 690 10,000 1034 15,000 2.25 FSL3 1.4 1.5 39.6 70
JYG-SZ-76×69+SS 3 76 6.77 172 Sim Sim 690 10,000 1034 15,000 2.25 FSL3 1.4 1.5 46.5 70
JYG-SZ-76×103.4 3 76 7.6 182 Sim Não 1,034 15,000 1,552 22,500 2.25 FSL3 1.5 1.7 59.7 70
JYG-SZ-76×103.4+SS 3 76 7.68 195 Sim Sim 1,034 15,000 1,552 22,500 2.25 FSL3 1.5 1.7 68.3 70
JYG-SZ-102×34.5 4 102 9.13 232 Sim Não 345 5,000 517 7,500 2.25 FSL3 1.4 1.5 96 70
JYG-SZ-102×34.5+SS 4 102 9.56 243 Sim Sim 345 5,000 517 7,500 2.25 FSL3 1.4 1.5 107 70
JYG-SZ-102×69 4 102 9.25 235 Sim Não 690 10,000 1,034 15,000 2.25 FSL3 1.5 1.6 97.3 70
JYG-SZ-102×69+SS 4 102 9.64 245 Sim Sim 690 10,000 1,034 15,000 2.25 FSL3 1.5 1.6 108.6 70
