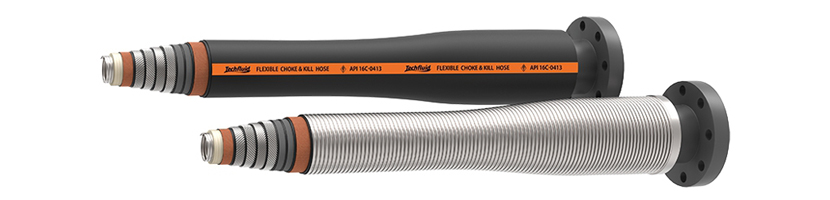

Mangueira Choke & Kill Hose JGG-SZ

Mangueira flexível Choke & Kill JGG-SZ
Mangueira flexível Choke & Kill JGG-SZ
Construção:
  • Esqueleto estrutural interior de aço inoxidável
  • Plástico industrial especial como camada de vedação interior, ou tubo interior de aço inoxidável para queda rápida de pressão
  • Composto de borracha como tubo de vedação interior, principalmente constituído de borracha hidrogenada butadieno-acrilonitrilo de excelente resistência a óleo, água salgada, térmica, gás, etc.
  • Tecido de alta resistência como camada almofadada interior e camada protetora
  • Fio de aço de alta resistência como camada do esqueleto estrutural
  • Fibra de vidro como camada de prevenção de incêndios
  • Composto de borracha como camada de revestimento, feita de borracha de cloropreno de excelente proteção contra fogos, óleo, abrasão, ozono e envelhecimento
Caraterísticas:
  • A mangueira passou os testes de performance da norma API 16C
  • Dispositivo de rastreamento de aquecimento elétrico opcional
  • Opcionais conforme requisitos do cliente: cobertura armada em aço inoxidável, fio de aço inoxidável, cobertura de polietileno em espiral
  • Conexões: conforme normas NACE MR0175 / ISO 15156
  • Variação de temperatura: nível III, -25 ~ +121 ℃
  • FSL: FSL 3
  • Comprimento máximo: 70m
  • Tolerância de comprimento: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％
  • O raio de curva mínimo é medido de acordo com a linha central da mangueira.
Parâmetros técnicos série JYG-SZ:
Especificação Diâmetro int. Diâmetro ext Protetor chamas Armada Pressão func. Pressão ensaio Coef. seg. FSL MBR (armz.) (m) MBR(Op.) (m) Peso(Kg/m) Comp.máx. (m)
(pol.) (mm) (pol.) (mm) (bar) (psi) (bar) (psi)
JYG-SZ-76×34.5 3 76 6.06 154 Sim Nao 345 5000 517 7500 2.25 FSL3 1.1 1.2 38.0 70
JYG-SZ-76×34.5+SS 3 76 6.5 165 Sim Sim 345 5000 517 7500 2.25 FSL3 1.2 1.3 42.6 70
JYG-SZ-76×69 3 76 6.3 160 Sim Não 690 10000 1034 15000 2.25 FSL3 1.4 1.5 39.6 70
JYG-SZ-76×69+SS 3 76 6.77 172 Sim Sim 690 10000 1034 15000 2.25 FSL3 1.4 1.5 46.5 70
JYG-SZ-76×103.4 3 76 7.6 182 Sim Não 1034 15000 1552 22500 2.25 FSL3 1.5 1.7 59.7 70
JYG-SZ-76×103.4+SS 3 76 7.68 195 Sim Sim 1034 15000 1552 22500 2.25 FSL3 1.5 1.7 68.3 70
JYG-SZ-102×34.5 4 102 9.13 232 Sim Não 345 5000 517 7500 2.25 FSL3 1.4 1.5 96 70
JYG-SZ-102×34.5+SS 4 102 9.56 243 Sim Sim 345 5000 517 7500 2.25 FSL3 1.4 1.5 107 70
JYG-SZ-102×69 4 102 9.25 235 Sim Não 690 10000 1034 15000 2.25 FSL3 1.5 1.6 97.3 70
JYG-SZ-102×69+SS 4 102 9.64 245 Sim Sim 690 10000 1034 15000 2.25 FSL3 1.5 1.6 108.6 70
