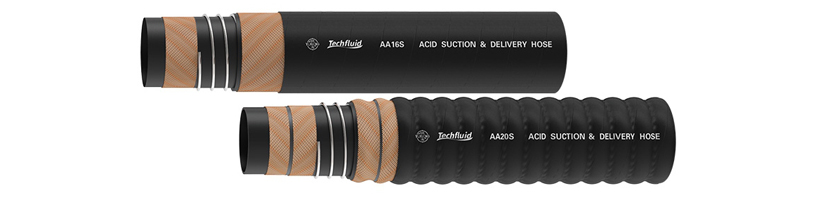

Mangueira para sucção de ácido Modelos: AA10S/AA16S/AA20S

Mangueira para sucção de ácido
Aplicação:

As mangueiras de sucção de ácido foram desenvolvidas para sucção e descarga de soluções ácidas como ácido sulfúrico com concentração até 40%, ácido clorídrico 30%, solução de hidróxido de sódio 15% e outros ácidos diluídos e soluções alcalinas com concentração similar (não incluindo ácido nítrico). A pressão negativa é de -0.9 bar.

Variação de temperatura:

-20℃~+70℃

Construção:
  • Tubo: composto de borracha preta de excelente resistência térmica e abrasiva
  • Reforço: cabo de fibra de alta resistência e fio de aço em espiral
  • Revestimento: composto de borracha preta texturada resistente a ácido, álcali abrasão e envelhecimento
Parâmetros técnicos:
Parâmetros técnicos série AA10S:
Código No. Tam. I.D. O.D. W.P. B.P. N.P. Fator seg. MBR Peso Comp. máx.
(pol.) (mm) (mm) (bar) (psi) (bar) (psi) (Kpa) (mm) (Kg/m) (m)
AA10S-19 3/4〞 19 30 10 150 30 450 -90 3 90 0.8 100
AA10S-25 1〞 25 36 10 150 30 450 -90 3 100 1 100
AA10S-32 1-1/4〞 32 43 10 150 30 450 -90 3 130 1.2 100
AA10S-38 1-1/2〞 38 49 10 150 30 450 -90 3 150 1.4 100
AA10S-51 2〞 51 63 10 150 30 450 -90 3 300 1.9 100
AA10S-64 2-1/2〞 64 77 10 150 30 450 -90 3 350 2.5 100
AA10S-76 3〞 76 89 10 150 30 450 -90 3 400 3.1 100
AA10S-89 3-1/2〞 89 103 10 150 30 450 -90 3 500 3.8 100
AA10S-102 4〞 102 116 10 150 30 450 -90 3 550 4.3 100
AA10S-127 5〞 127 142 10 150 30 450 -90 3 650 5.9 100
AA10S-152 6〞 152 168 10 150 30 450 -90 3 800 8.1 100
AA10S-203 8〞 203 228 10 150 30 450 -90 3 1000 13.6 60
AA10S-254 10〞 254 282 10 150 30 450 -90 3 1150 19 30
AA10S-305 12〞 305 335 10 150 30 450 -90 3 1250 25.4 30
AA10S-355 14〞 355 388 10 150 30 450 -90 3 1400 35.6 30

Série AA16S

Código No. Tam. (pol.) I.D. (mm) O.D. (mm) W.P. B.P. N.P. (Kpa) Fator seg. MBR (mm) Peso (Kg/m) Comp. máx. (m)
(bar) (psi) (bar) (psi)
AA16S-19 3/4〞 19 30 16 240 48 720 -90 3 90 0.8 100
AA16S-25 1〞 25 36 16 240 48 720 -90 3 100 1.0 100
AA16S-32 1-1/4〞 32 43 16 240 48 720 -90 3 130 1.2 100
AA16S-38 1-1/2〞 38 49 16 240 48 720 -90 3 150 1.4 100
AA16S-51 2〞 51 63 16 240 48 720 -90 3 300 1.9 100
AA16S-64 2-1/2〞 64 77 16 240 48 720 -90 3 350 2.5 100
AA16S-76 3〞 76 90 16 240 48 720 -90 3 400 3.1 100
AA16S-89 3-1/2〞 89 103 16 240 48 720 -90 3 500 3.8 100
AA16S-102 4〞 102 116 16 240 48 720 -90 3 550 4.8 100
AA16S-127 5〞 127 143 16 240 48 720 -90 3 650 6.5 100
AA16S-152 6〞 152 169 16 240 48 720 -90 3 800 8.3 100
AA16S-203 8〞 203 230 16 240 48 720 -90 3 1000 14.8 60
AA16S-254 10〞 254 283 16 240 48 720 -90 3 1150 21.2 30

Série AA20S

Código No. Tam. (pol.) I.D. (mm) O.D. (mm) W.P. B.P. N.P. (Kpa) Fator seg. MBR (mm) Peso (Kg/m) Comp. máx. (m)
(bar) (psi) (bar) (psi)
AA20S-19 3/4〞 19 30 20 300 60 900 -90 3 90 0.8 100
AA20S-25 1〞 25 36 20 300 60 900 -90 3 100 1.0 100
AA20S-32 1-1/4〞 32 43 20 300 60 900 -90 3 130 1.2 100
AA20S-38 1-1/2〞 38 49 20 300 60 900 -90 3 150 1.4 100
AA20S-51 2〞 51 63 20 300 60 900 -90 3 300 1.9 100
AA20S-64 2-1/2〞 64 77 20 300 60 900 -90 3 350 2.5 100
AA20S-76 3〞 76 90 20 300 60 900 -90 3 400 3.4 100
AA20S-89 3-1/2〞 89 103 20 300 60 900 -90 3 500 4.2 100
AA20S-102 4〞 102 117 20 300 60 900 -90 3 550 4.8 100
AA20S-127 5〞 127 145 20 300 60 900 -90 3 650 7.7 100
AA20S-152 6〞 152 172 20 300 60 900 -90 3 800 9.7 100
AA20S-203 8〞 203 230 20 300 60 900 -90 3 1000 15.4 60
